老版/新版BIOS CPU开核方法 CPU开核教程具体是什么？

CPU开核，就是将CPU的屏蔽区域打开，以处理更多的数据，理论上来说可以加快CPU的运作。但被开核的CPU也很可能难逃烧毁的厄难，言尽于此。下面我们来看看老版/新版BIOS CPU开核方法。

注意!CPU开核需要主板具备“开核”能力!

开核需要主板有“特殊通道”，并且需要厂商激活这个“特殊通道”。AMD 7/8/9系列主板都“支持”开核，其中7系列必须搭配SB710或SB750南桥，而8/9系列由于AMD屏蔽了特殊通道，需要厂商自己建立这个通道才能“开核”。某主板是否支持“开核”，最好到官网或论坛查找相关资料。

老版BIOS CPU开核方法：

主板BIOS中提供的ACC高级时钟校验功能

要说AMD的“破解门”达到高潮其实还是源自AMD售价不足400元的一颗速龙双核处理器，原本通过ACC功能是进行处理器超频的尝试，却歪打正着打开了处理器内部屏蔽的其他2颗核心，性能原地翻倍，直逼售价上千元的羿龙四核处理器。如同天上掉馅饼，大多数用户对于这种“免费的午餐”没有免疫力，虽然开核并不是100%成功，并且有可能会造成处理器的损坏，但是抢购的人群依然是络绎不绝。

“破解门”能够引起如此大的反响主要还是因为破解的方法十分简单。在上一代7系列芯片组主板BIOS中都提供有ACC高级时钟校验功能选项，我们只需要将这个选项打开便能成功实现处理器核心的破解。或许是考虑到对高端用户的负责人态度，AMD宣布8系列芯片组主板将不再支持ACC高级时钟校验功能，将“破解门”彻底的封死。

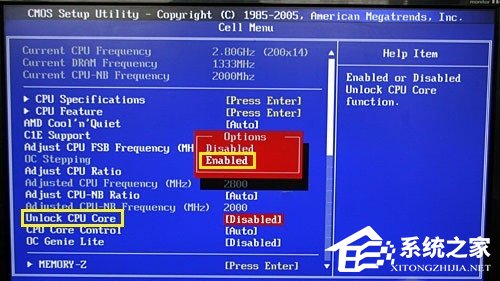

微星开机进入BIOS中可以看到Unlock CPU Core选项

道高一尺，魔高一丈，在AMD宣布此消息的同时也有主板厂商宣布通过其他方式能够继续破解AMD的处理器。华硕与华擎在行业内率先推出了支持破解功能的890GX主板，随后映泰与微星也相继宣布继续支持处理器破解。至此已有4家厂商宣布将破解进行到底，但是由于技术实现方法各不相同，因此破解也略有不同。

新版BIOS开核方法：

方法一(主板南桥为SB710或SB750)：

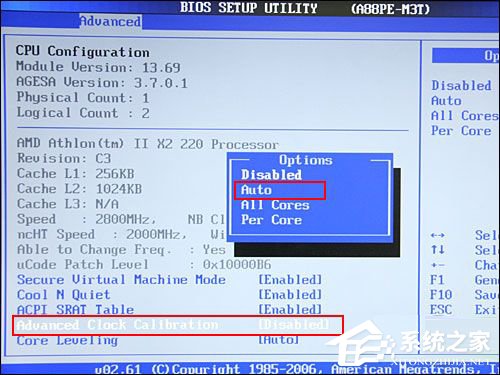

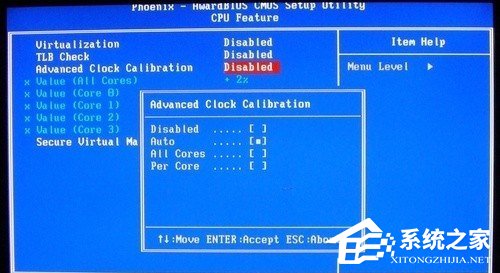

找到Advanced Clock Calibration选项，打开即完成“开核”。

对于AMD 7/8系列主板，南桥是AMD SB710或SB750的话，在主板BIOS中找到“Advanced Clock Calibration”选项，设置成“Auto”或“All Cores”，保存退出即可。早期7系列主板建议先刷写最新BIOS，保证支持最新CPU。

方法二(主板南桥为SB850或SB950)：

找到相关选项，打开即可(映泰主板的开核选项：BIO-unlocKING)。

对于较新的AMD 8/9系列主板，南桥芯片是SB850或SB950，那么“开核”的方法会略有不同，因为AMD取消了“Advanced Clock Calibration”功能，需要主板厂商用自己的方法“开核”，找到类似“Unlock Core”的项目，打开保持退出即可，由于数量太多，这里就不一一列举了，具体请查看相关主板的评测报道。

方法三(入门用户最爱)：

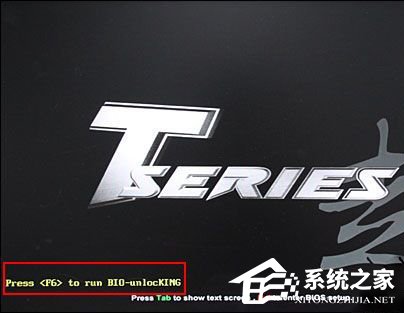

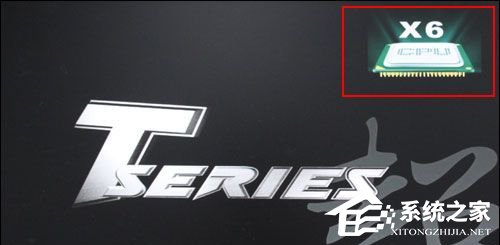

映泰主板，提示按F6开核，开核后画面有变化

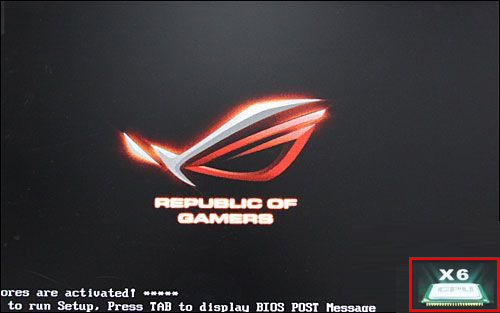

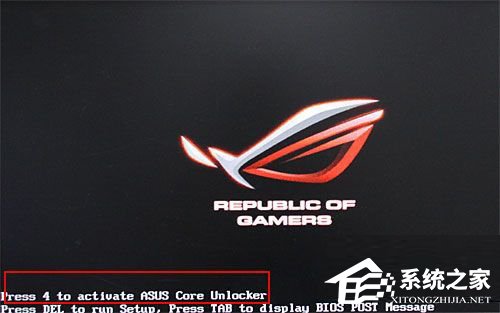

华硕主板，提示按4开核，开核后画面有变化

为简化“开核”操作，更贴近不敢进入BIOS操作的入门用户，很多有实力的主板厂商都提供简易“开核”功能，例如映泰和华硕的主板，开机提示按键“开核”，只要按相应的快捷键就可以完成“开核”，相当方便。

如何验证“开核”是否成功?

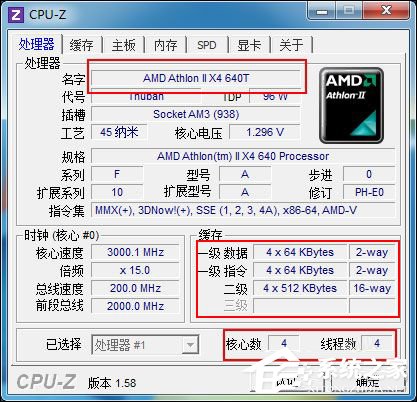

Athlon II X4 640的CPU-Z截图，默认状态

Athlon II X4 640的CPU-Z截图，成功“开核”

“开核”操作后，可以用CPU-Z这款软件检测“开核”是否成功，具体如图所示。前面我们提到AMD屏蔽核心数相当于做了减法，那么“开核”后是还原成Phenom II X4、Phenom II X6或是Athlon II X4，要看它的“被减数”了(即CPU原生是什么样的设计)。

以上便是老版/新版BIOS CPU开核方法，开核设置很简单，只要修改BIOS即可，但开核后出现的任何问题，请用户自行处理，毕竟开核有CPU烧毁的可能，请用户在操作之前确定自己可以承受这样的压力。
